Raf Statik Hesabı ve Raf Statik Analiz Raporu
Depo ve palet raflarınızın göz başına taşıma kapasitesini hesaplıyor, TS EN 15512 ve TBDY 2018'e göre raf statik analiz raporunu hazırlıyoruz. Raporla birlikte raflara asılacak yük kapasite etiketi bilgilerini teslim ediyoruz.
Raf statik raporu nedir?
Raf statik raporu, depodaki raf sistemlerinin güvenle taşıyabileceği en büyük yükü mühendislik hesaplarıyla gösteren belgedir. Raf statik hesabında dikmeler, kirişler, çaprazlar, taban plakaları ve ankrajlar tek tek kontrol edilir; deprem ve yatay yükler altında rafın devrilip devrilmeyeceği hesaplanır.
Rapor sonunda her raf tipi için göz başına, kat başına ve bölme başına izin verilen yükler belirlenir. Bu değerler raf yük kapasite etiketine yazılır ve depo çalışanları rafları bu sınırlara göre yükler. Raf statik analizi; raf statik hesap raporu, raf taşıma kapasitesi hesabı veya endüstriyel raf statik hesap raporu adlarıyla da bilinir.
Hangi durumlarda raf statik hesabı gerekir?
İşletmelerin raf statik raporuna en çok ihtiyaç duyduğu durumlar:
- Raflarda yük kapasite etiketi yoksa veya etiket bilgisi belgelenemiyorsa
- Periyodik kontrolde ya da İSG denetiminde raf statik raporu istendiyse
- Yeni raf kurulumu, ek raf sırası veya mezanin eklemesi yapılacaksa
- Palet ağırlıkları arttıysa ya da raflarda farklı ürün depolanmaya başlandıysa
- Kiriş seviyeleri veya kat sayısı değiştirildiyse
- Forklift çarpması, hasar veya söküp yeniden kurulum sonrasında
- Sigorta şirketi veya mülk sahibi raf statik hesabı talep ettiyse
Statik analizi yapılan raf sistemleri
Depo, üretim ve lojistik tesislerinde kullanılan raf tipleri.
Ayarlanabilir palet rafları (selektif raf)
Depolarda en yaygın raf tipi; dikme, kiriş ve çapraz elemanlarıyla göz başına palet yükü hesaplanır.
Drive-in ve drive-through raflar
Forkliftin raf içine girdiği yoğun depolama sistemleri; ray, kol ve stabilite kontrolü yapılır.
Konsol (cantilever) raflar
Profil, boru ve levha gibi uzun malzemeler için kollu raflar; kol ve kolon taşıma kapasitesi hesaplanır.
Mobil raflar
Ray üzerinde hareket eden raf blokları; devrilme ve taban bağlantıları kontrol edilir.
Mezanin ve çok katlı raflar
Raf üzerine kurulan yürüme platformlu asma kat sistemleri; kat yükü ve merdiven bağlantıları hesaplanır.
Hafif yük (el yükü) rafları
Arşiv, yedek parça ve koli rafları; raf başına izin verilen yük belirlenir.
Raf statik analiz raporunda neler var?
Raporda hesap adımları, sonuçlar ve standart referansları birlikte yer alır.
Raf tipi, yerleşim ve geometri
Raf sıraları, yükseklik, göz ve kat sayıları, koridor genişlikleri ve teknik çizimler.
Yük analizi
Palet ölçü ve ağırlıkları, göz başına ve bölme başına yükler, güvenlik katsayıları.
Dikme (kolon) taşıma gücü ve burkulma kontrolü
Dikme profillerinin basınç ve burkulma dayanımının hesabı.
Kiriş eğilme ve sehim kontrolü
Kirişlerin eğilme dayanımı ve izin verilen sehim sınırı.
Çapraz bağlantı ve stabilite kontrolü
Raf çerçevelerinin düzlem içi ve düzlem dışı stabilitesi.
Taban plakası ve ankraj kontrolü
Taban plakası, dübel ve beton zemin bağlantısının yeterliliği.
Raf deprem hesabı
Türkiye Bina Deprem Yönetmeliği (TBDY 2018) parametreleriyle yatay yük ve devrilme kontrolü.
İzin verilen maksimum yük tablosu
Her raf tipi için göz ve bölme başına taşınabilecek en büyük yükler.
Raf yük kapasite etiketi bilgileri
Raflara asılacak yük etiketi için göz yükü, kat sayısı ve bölme yükü değerleri.
Sonuç, eksikler ve öneriler
Yetersiz bulunan elemanlar, düzeltme önerileri ve güvenli kullanım sınırları.

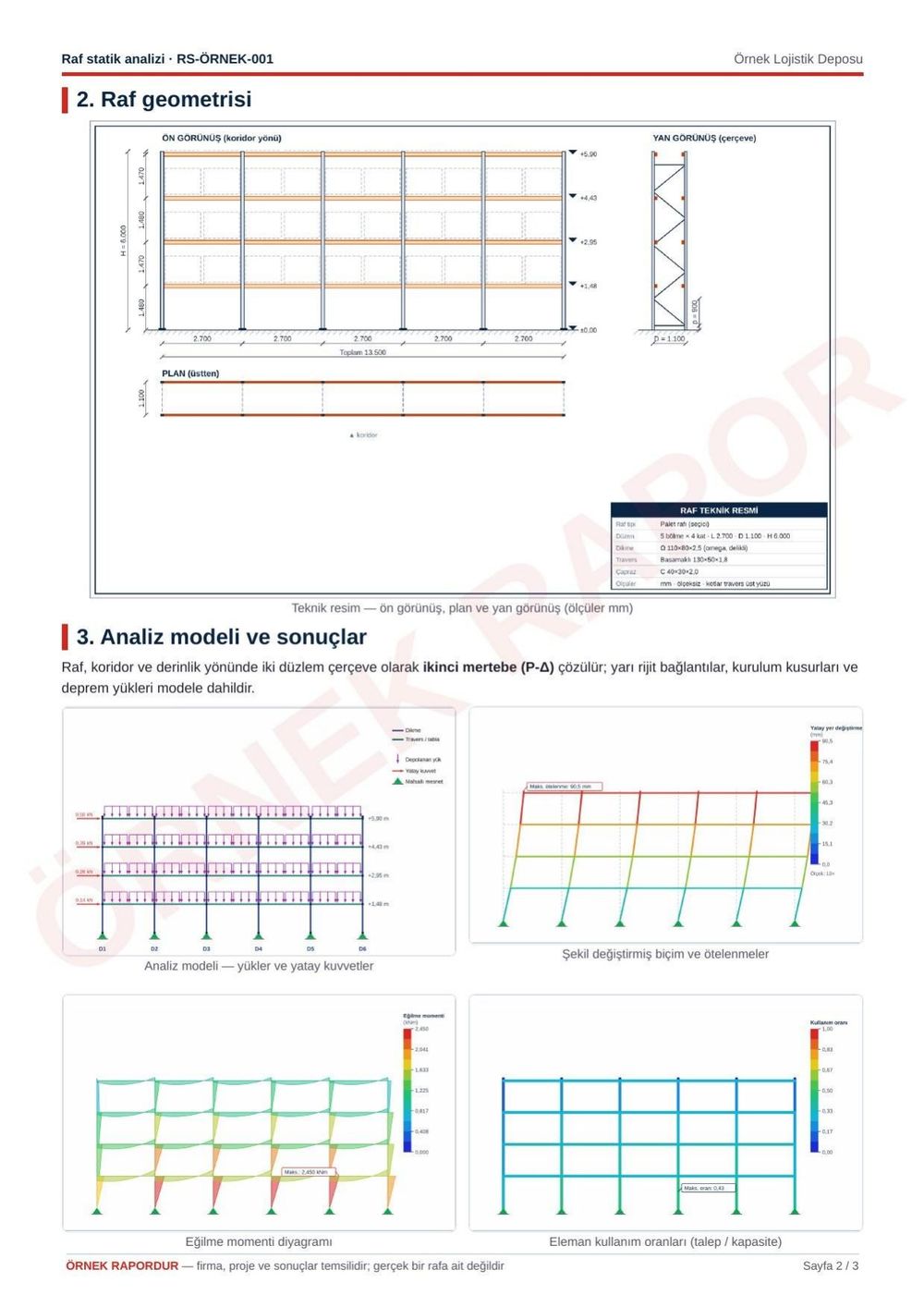

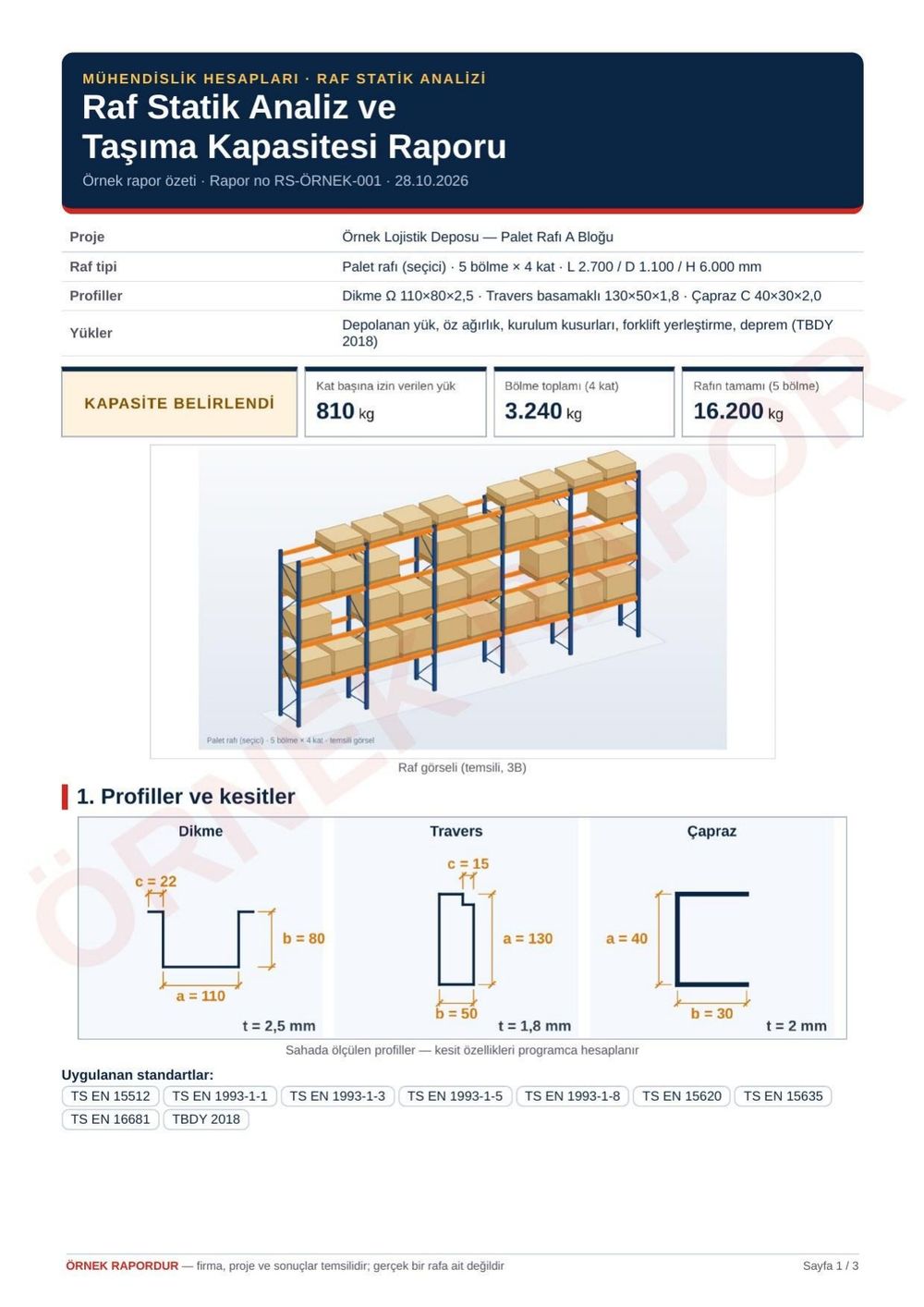

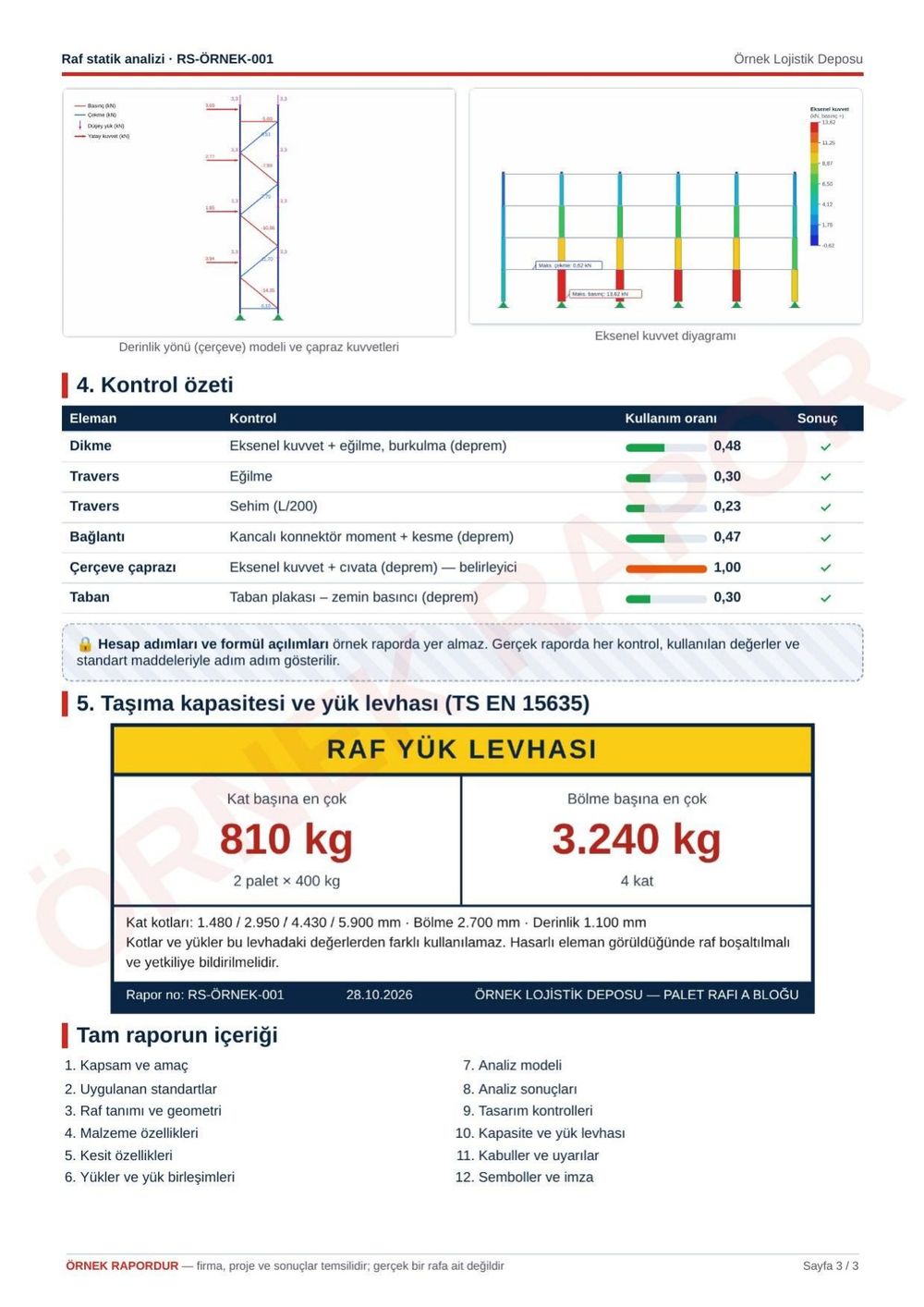

Raf statik analiz raporu örneği
Teslim ettiğimiz raporun 3 sayfalık özet örneği. Firma, proje ve sonuçlar temsilidir.
Örnekte belirlenen kapasite
Palet rafı (seçici) · 5 bölme × 4 kat · L 2.700 / D 1.100 / H 6.000 mm
Kullanım oranı 1,00'i aşmayan eleman yeterlidir. Örnekte çerçeve çaprazı belirleyici eleman olduğu için raf kapasitesi ona göre sınırlanmıştır.
| Eleman | Kontrol | Kullanım oranı |
|---|---|---|
| Dikme | Eksenel kuvvet + eğilme, burkulma (deprem) | |
| Travers | Eğilme | |
| Travers | Sehim (L/200) | |
| Bağlantı | Kancalı konnektör moment + kesme (deprem) | |
| Çerçeve çaprazı | Eksenel kuvvet + cıvata (deprem), belirleyici | |
| Taban | Taban plakası, zemin basıncı (deprem) |
Tam raporda kapsam, uygulanan standartlar, raf tanımı ve geometrisi, malzeme ve kesit özellikleri, yükler, analiz modeli ve sonuçları, tasarım kontrolleri, kapasite ve yük levhası, kabuller, semboller ve mühendis imzası yer alır.
Raf statik hesabı nasıl yapılır?
Sahada ölçüm
Raflarınızın profil ölçülerini, göz ve kat düzenini, ankraj ve zemin durumunu yerinde ölçüyoruz.
Modelleme ve hesap
Raf sistemini modelleyip yük, stabilite, ankraj ve deprem hesaplarını yapıyoruz.
Rapor
Hesap adımlarını, sonuçları ve önerileri içeren raf statik analiz raporunu hazırlıyoruz.
İmza ve etiket
Rapor MMO kayıtlı makina mühendisi tarafından imzalanır, yük kapasite etiketi bilgileri teslim edilir.
Raf statik hesabı ve raf periyodik kontrolü
İki hizmet birbirini tamamlar; biri tasarım kapasitesini, diğeri kullanımdaki durumu belgeler.
| Raf statik hesabı | Raf periyodik kontrolü | |
|---|---|---|
| Amaç | Rafın taşıyabileceği yükü hesaplamak | Rafların hasar ve kullanım durumunu kontrol etmek |
| Sonuç | Statik analiz raporu ve yük etiketi bilgileri | Periyodik kontrol raporu, uygunsuzluk listesi |
| Ne zaman | Kurulumda ve raf düzeni ya da yük değiştiğinde | En fazla 12 ayda bir (TS EN 15635) |
| Standart | TS EN 15512, TBDY 2018 | TS EN 15635 |
Raf statik hesabı hakkında sık sorulanlar
Raf statik raporu zorunlu mu?
6331 sayılı İş Sağlığı ve Güvenliği Kanunu işverene risk değerlendirmesi yapma, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği de iş ekipmanlarını güvenli kullanma yükümlülüğü getirir. Rafların ne kadar yük taşıyabileceği statik hesapla belgelenir; bu nedenle raf statik raporu periyodik kontrollerde, İSG denetimlerinde ve sigorta incelemelerinde sıkça istenir.
Raf yük kapasite etiketi nedir?
Raf sırasının başına asılan ve her gözün, her katın ve bütün bölmenin en fazla kaç kilogram taşıyabileceğini gösteren etikettir. TS EN 15635'e göre raflarda bulunması gerekir. Etikette yazacak değerler raf statik hesabıyla belirlenir.
Mevcut raflar için statik hesap yapılabilir mi?
Evet. Üretici belgesi veya projesi olmayan mevcut raflarda profil ölçülerini ve raf düzenini sahada ölçerek raf statik hesabını yapıyoruz.
Raf statik hesabı ile raf periyodik kontrolü aynı şey mi?
Hayır. Raf statik hesabı rafın ne kadar yük taşıyabileceğini hesapla belirler. Raf periyodik kontrolü ise kullanımdaki rafların hasar, deformasyon ve etiket durumunu yerinde kontrol eder; TS EN 15635'e göre uzman kontrolü en fazla 12 ayda bir yapılır. İki hizmeti de veriyoruz.
Raf statik raporu ne kadar süre geçerlidir?
Raf düzeni, kiriş seviyeleri, kat sayısı ve depolanan yükler değişmediği sürece rapor geçerliliğini korur. Bu değerlerden biri değişirse veya raflar hasar görürse hesabın yenilenmesi gerekir.
Teklif için hangi bilgiler gerekiyor?
Depo ilçesi, raf tipi, yaklaşık raf sırası ve göz sayısı, raf yüksekliği ve palet ağırlıkları fiyatlandırma için yeterlidir. Elinizde raf kataloğu veya fotoğraf varsa süreci hızlandırır.
